主要尺寸和性能

產品型號	UE70C	UE70CN	UE120C	UE120CN

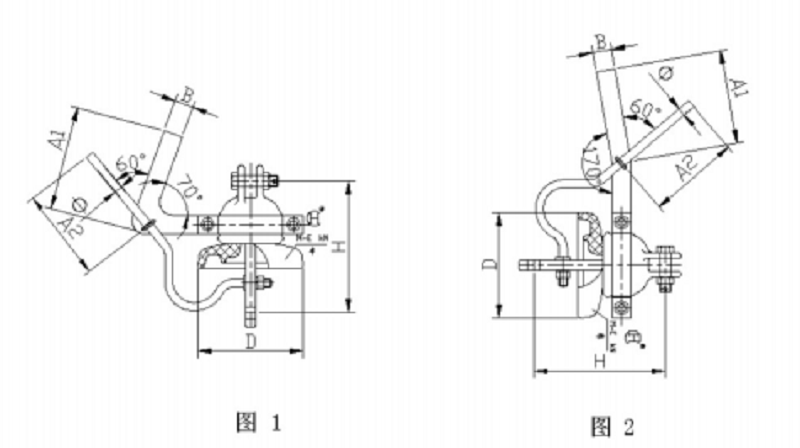

圖號	1	2	1	2
懸掛方式	懸垂	耐張	懸垂	耐張
絕緣件直徑D? ? mm	160	160	170	170
公稱結構高度H? mm	200	200	210	210
公稱爬電距離? mm	160	160	170	170
連接標記? mm	帽16C，腳16L	帽16C ，腳16L	帽16C ，腳16L	帽16C，腳16L
電極尺寸A1? mm	155	135	155	135
電極尺寸A2? mm	135	135	135	135
上電極寬度及厚度B/δ? mm	≥30/2.5	≥30/2.5	≥30/2.5	≥30/2.5
下電極直徑φ? mm	≥12	≥12	≥12	≥12
間隙調整范圍? mm	10~30	10~30	10~30	10~30
額定機電破壞負荷? kN	70	70	120	120
工頻擊穿電擊? kV	120	120	120	120
50%雷電沖擊干閃絡電擊（安裝電極）? kV	≥40	≥40	≥40	≥40

型號說明:

? ? ? ?UE為盤形懸式地線絕緣子

，后面數字70或120為絕緣子機電破壞負荷(kN), C為懸垂式，CN為耐張式。

?

? ? ? ?盤形懸式地線絕緣子是一種特殊的懸式絕緣子

，用于桿塔與輸電線路架空避雷線的連接。地線絕緣子的特點是絕緣子盤徑和爬電距離較小，裝有帶空氣間隙的電極，地線絕緣子根據安裝形式和電極結構可分為懸垂式和耐張式兩種。
