? ? ? ?線路柱式絕緣子適用于交流架空電力線路中絕緣和支持導線用絕緣子，并能夠用于代替針式絕緣子
，并在提高其耐污穢和機械強度等級的線路上作絕緣和導線用。? ? ? ?我公司生產的線路柱式絕緣子采用美國標準和國家標準
。

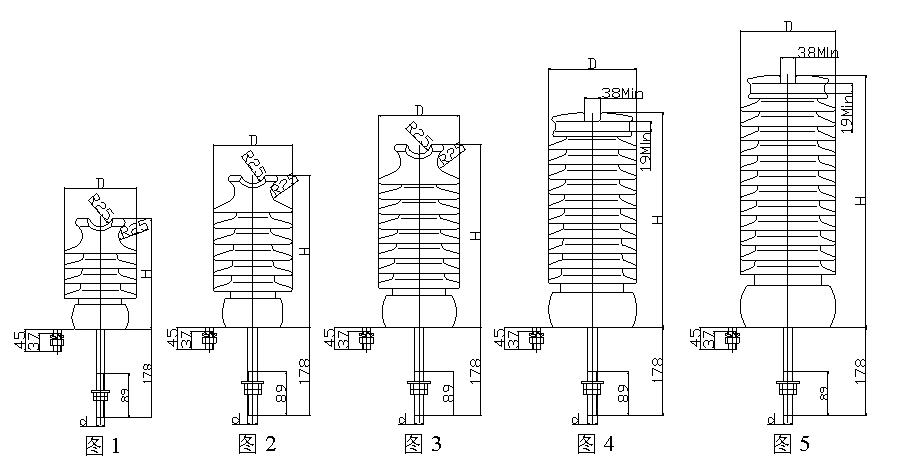

主要尺寸和性能
|
型號 |
57-1L/S |
57-2L/S |
57-3L/S |
57-4L/S |
57-5L/S |
|
|
圖號 |
1 |
2 |
3 |
4 |
5 |
|
|
主要尺寸 mm |
H |
223 |
305 |
368 |
432 |
508 |
|
D |
140 |
152 |
165 |
178 |
191 |
|
|
L/S |
178/45 |
178/45 |
178/45 |
178/45 |
178/45 |
|
|
d |
M16/M20 |
M20 |
M20 |
M20 |
M20 |
|
|
R |
25 |
25 |
25 |
- |
- |
|
|
公稱爬電距離??????? mm |
356 |
559 |
737 |
1015 |
1145 |
|
|
雷電沖擊閃絡電壓??? kV |
130 |
180 |
210 |
255 |
290 |
|
|
雷電沖擊耐受電壓??? kV |
95 |
125 |
170 |
200 |
250 |
|
|
工頻濕閃絡電壓????? kV |
60 |
85 |
100 |
125 |
150 |
|
|
工頻濕耐受電壓????? kV |
38 |
50 |
70 |
85 |
95 |
|
|
額定彎曲破壞負荷??? kN |
12.5 |
12.5 |
12.5 |
12.5 |
12.5 |
|
|
單只參考重量??????? kg |
5.2 |
9.0 |
11.0 |
16.0 |
18.0 |
|
型號說明：
? ? ? ?1.57-美標線路柱式瓷絕緣子，后面數字為產品序號，1為結構和爬電距離最小，帶L為長鋼腳，S為短鋼腳；
主要尺寸和性能
|
絕緣子型號 |
圖 號 |
公稱總高?? H mm |
絕緣件 最大直徑 D mm |
公稱爬電距離mm |
底座接觸面公稱直徑mm |
螺桿或 底座 中心螺孔 d mm |
額定彎曲破壞負荷 kN |
雷電沖擊耐受電壓 kV（峰值） 不小于 |
工頻濕 耐受電壓 （有效值） 不小于 |
重量 kg |
|
|
GB/T21206 |
JB/T8509 |
||||||||||
|
R3ET105N |
PS-105/3Z |
1 |
224 |
120 |
300 |
90 |
M16 |
3 |
105 |
40 |
2.9 |
|
R5ET105L |
PSN-105/5ZS |
2 |
283 |
125 |
360 |
60 |
M16/ M18/ M20 |
5 |
105 |
40 |
4.8 |
|
- |
PSN4-105/5ZS |
3 |
330 |
125 |
450 |
60 |
M20 |
5 |
105 |
40 |
5.4 |
|
R8ET95L |
PSN-95/8ZS |
4 |
222 |
145 |
350 |
90 |
M20 |
8 |
95 |
38 |
3.8 |
|
R8ET125L |
PSN-125/8ZS |
4 |
305 |
150 |
530 |
100 |
M20 |
8 |
125 |
50 |
8.7 |
|
R8ET170L |
PSN-170/8ZS |
4 |
370 |
160 |
720 |
100 |
M20 |
8 |
170 |
70 |
10.5 |
|
R12.5ET125N |
PSN-125/12.5Z |
4 |
305 |
160 |
400 |
100 |
M20 |
12.5 |
125 |
50 |
? |
|
R12.5ET150N |
PSN-150/12.5Z |
4 |
336 |
170 |
534 |
110 |
M20 |
12.5 |
150 |
65 |
? |
|
R12.5ET170N |
PS-170/12.5Z |
4 |
370 |
170 |
580 |
100 |
M20 |
12.5 |
170 |
70 |
? |
|
R12.5ET200N |
PS-200/12.5ZS |
4 |
430 |
180 |
620 |
120 |
M20 |
12.5 |
200 |
85 |
? |
型號說明：
? ? ? ?R-國標線路柱式瓷絕緣子，后面的數字表示彎曲破壞負荷值kN, ET為外膠裝頂部綁扎型
，后綴的數字表示規定的雷電沖擊耐受電壓峰值kV；L為較長爬電距離,N為標準爬電距離? ? ? ?PS-舊國標線路柱式瓷絕緣子，PSN為舊國標較長爬電距離線路柱式瓷絕緣子，破折號后面數字為額定雷電沖擊耐受電壓kV, 后面Z為直立安裝，S為螺紋連接。
?
