額定電壓450/750V及以下雙層共擠絕緣輻照交聯無鹵低煙阻燃電線
應用范圍
執行標準
結構簡圖
型號名稱
應用范圍
執行標準
JG/T 441-2014

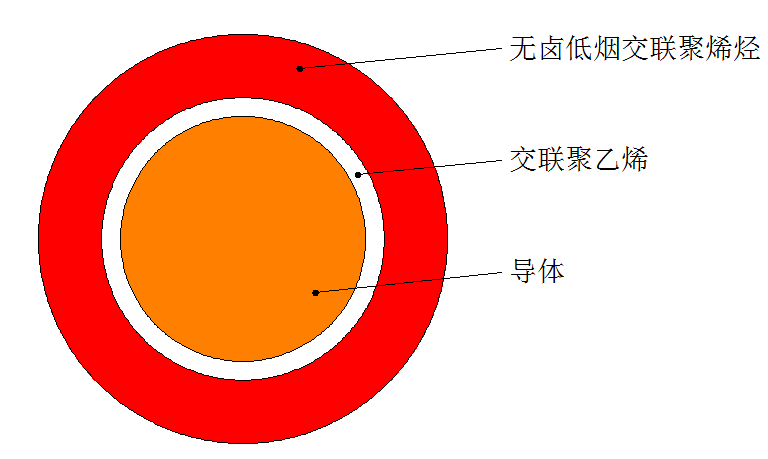

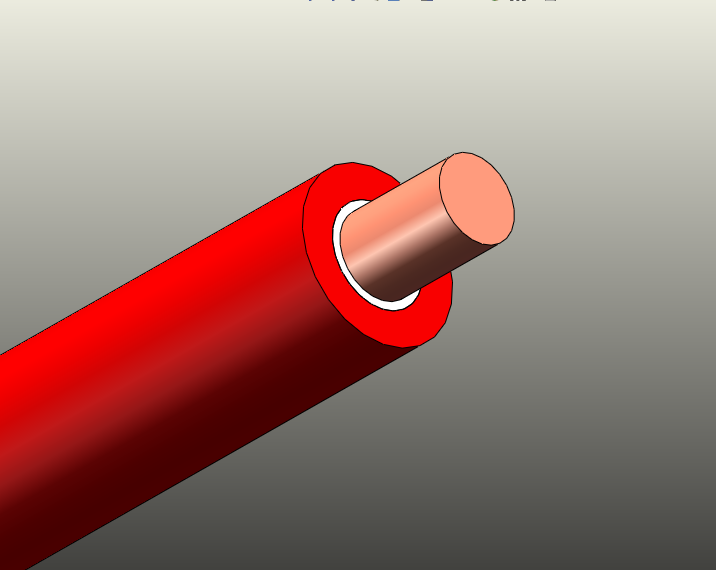

結構簡圖
型號名稱
|
執行標準 |
JG/T 441-2014 |
||||
|
名稱 |
額定電壓450/750V雙層共擠絕緣輻照交聯無鹵低煙阻燃B類電線，導體長期最高工作溫度125℃ |
||||
|
型號 |
WDZB-GYJS(F)/125-450/750 |
||||
|
規格 |
1×1.5 |
1×2.5 |
1×4 |
1×6 |
|
|
性能 ? |
導體直徑 |
1.38 |
1.78 |
2.25 |
2.76 |
|
絕緣標稱厚度 |
0.7 |
0.8 |
0.8 |
0.8 |
|
|
平均外徑 |
2.6~3.2 |
3.2~3.9 |
3.6~4.4 |
4.1~5.0 |
|
|
20℃時導體最大直流電阻（Ω/km） |
12.1 |
7.41 |
4.61 |
3.08 |
|
|
125℃時最小絕緣電阻（MΩ*km） |
1.1 |
1.0 |
0.85 |
0.7 |
|
|
絕緣老化前機械性能 |
抗張強度最小值為9.0N/mm2 |
||||
|
絕緣老化后機械性能 |
抗張強度變化率不大于±30%，斷裂伸長率不大于±30% |
||||
|
熱延伸性能 |
絕緣載荷下不大于80% |
||||
|
燃燒性能 |
符合GB/T 19666-2019中低煙無鹵阻燃B類要求 |
||||
|
壽命 |
導體平均工作溫度70℃下 |
||||
