額定電壓450/750V及以下聚氯乙烯絕緣環保電線
執行標準

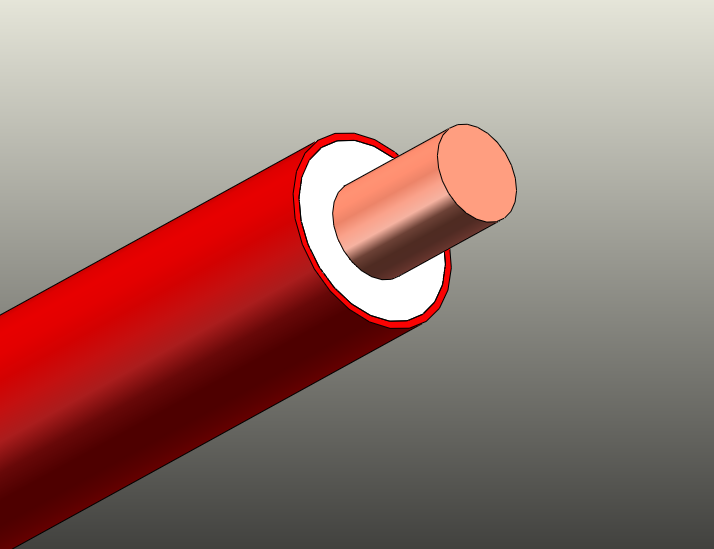

結構簡圖
型號名稱
執行標準
GB/T 5023.3-2008 JB/T 8734.2-2016

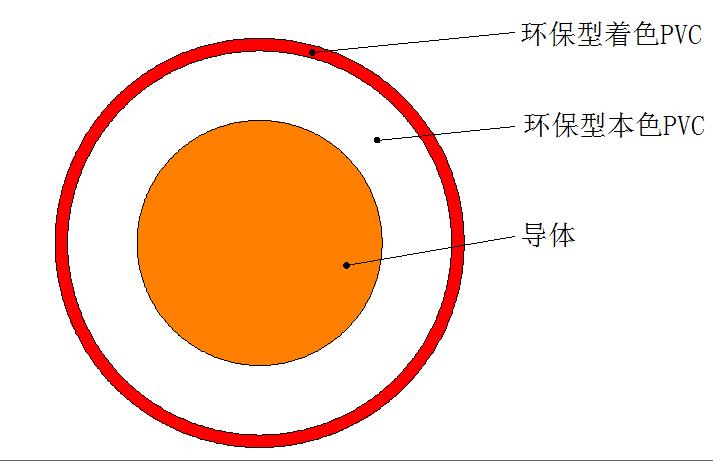

結構簡圖
型號名稱
| 執行標準 | GB/T 5023.3-2008 | JB/T 8734.2-2016 | |||||||
| 名稱 | 雙層共擠聚乙烯絕緣環保電線 | 雙層共擠聚氯乙烯絕緣環保軟電線 | |||||||
| 型號 | 60227 IEC 01(BV) | BVR | |||||||
| 規格 | 1*1.5 | 1*2.5 | 1*4 | 1*6 | 1*1,5(B) | 1*2.5 | 1*4 | 1*6 | |
| 性能 | 導體根數/直徑 | 1/1.38 | 1/1.78 | 1/2.25 | 1/2.76 | 7/0.52 | 19/0.41 | 19/0.52 | 19/0.64 |
| 絕緣標稱厚度 | 0.7 | 0.8 | 0.8 | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| 平均外徑 | 2.6~3.2 | 3.2~3.9 | 3.6~4.4 | 4.1~5.0 | 2.7~3.3 | ≤4.1 | ≤4.8? | ≤5.3 | |
| 20℃時導體最大直流電阻(Ω/km) | 12.1 | 7.41 | 4.61 | 3.08 | 12.1 | 7.41 | 4.61 | 3.08 | |
| 70℃時最小絕緣電阻(MΩ*km) | 0.011 | 0.01 | 0.0085 | 0.007 | 0.01 | 0.01 | 0.0079 | 0.0068 | |
| 絕緣老化前機械性能 | 抗張強度最小中間值為12.5N/mm2 ，斷裂伸長率最小中間值為125% |
||||||||
| 絕緣老化后機械性能 | 抗張強度最小中間值為12.5N/mm2 ，斷裂伸長率最小中間值為125%，抗張強度變化率不大于±20%，斷裂伸長率不大于±20% |
||||||||
| 耐受電壓性能 | 在20℃水中浸泡1小時后 ，施加2500V交流電5分鐘不擊穿 |
||||||||
| 環保性 | 不含有鉛、鎘 、六價鉻 、汞等重金屬，不含有溴系阻燃劑 ，經SGS公認檢測機構對環保性能的測試 ，符合歐盟環保指令（RoSH）且高于其指標要求。不產生腐蝕性氣體 ，燃燒時發燒量少 ，不污染土地 |
||||||||
?
